说明：       1、结构轻巧安装方便，适于安装在面积较小的传动部位。其两螺栓孔中心距与同型号方型座对角螺栓孔中心距一致，因此可以代替方形座。       2、下表所列UCWFLU201-UCWFLU203与国际《GB-7810》中的UCFLU201-UCFLU203是一致的。

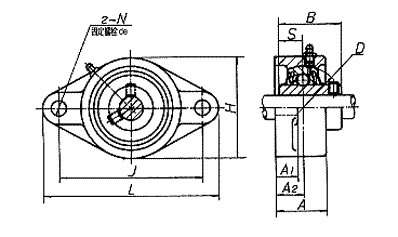

带座轴承代号		外形尺寸 (mm)											带座轴承重量(Kg)	配用轴承代号		配用轴承座代号
新代号	旧代号	D	B	S	L	J	H	A	A1	A2	N	de		新代号	旧代号	新代号	旧代号
UCFLU201	L90501	40	27.4	11.5	99	76.5	54	27	11	17	12	M10	0.6	UCW201	90501	FLU203	L503
UCFLU202	L90502	40	27.4	11.5	99	76.5	54	27	11	17	12	M10	0.6	UCW202	90502	FLU203	L503
UCFLU203	L90503	40	27.4	11.5	99	76.5	54	27	11	17	12	M10	0.6	UCW203	90503	FLU203	L503
UCFLU204	L90504	47	31.0	12.7	113	90	60	30	11	19	12	M10	0.6	UC204	90504	FLU204	L504
UCFLU205	L90505	52	34.1	14.3	125	99	68	30	13	19	12	M10	0.8	UC205	90505	FLU205	L505
UCFLU206	L90506	62	38.1	15.9	142	116.5	80	33	13	20	12	M10	1.1	UC206	90506	FLU206	L506
UCFLU207	L90507	72	42.9	17.5	156	130	90	36	15	21	14	M12	1.4	UC207	90507	FLU207	L507
UCFLU208	L90508	80	49.2	19.0	172	143.5	100	39	15	24	14	M12	1.8	UC208	90508	FLU208	L508
UCFLU209	L90509	85	49.2	19.0	180	148.5	108	40	16	24	16	M14	2.1	UC209	90509	FLU209	L509
UCFLU210	L90510	90	51.6	19.0	190	157	115	46	16	28	18	M16	2.5	UC210	90510	FLU210	L510
UCFLU211	L90511	100	55.6	22.2	217	184	130	49	21	31	18	M16	3.5	UC211	90511	FLU211	L511
UCFLU212	L90512	110	65.1	25.4	235	202	140	53	21	34	18	M16	4.5	UC212	90512	FLU212	L512
UCFLU213		120	65.1	25.4	248	210	152	59	22	38	20.5	M18	5.6	UC213	90513	FLU213
UCFLU214		125	74.6	30.2	257	216	159	62	22	38	20.5	M18	5.7	UC214	90514	FLU214
UCFLU215		130	77.8	33.3	266	225	165	65	22	41	20.5	M18	6.6	UC215	90515	FLU215

     注:  根据国际《GB/T7810》,该型座配以UEL200型轴承或UK200+H2300型轴承，可装配成为带菱形
              座偏心套外球面球轴承或带菱形座紧定套外球面球轴承，本厂均生产供货。
