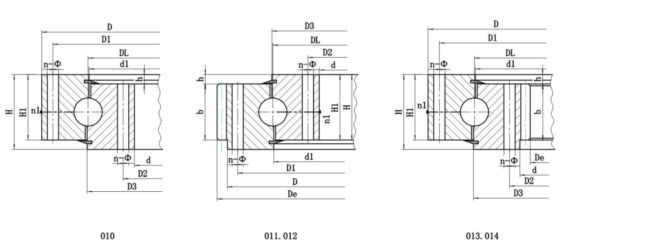

基本型号	外型尺寸			安装尺寸						结构尺寸					齿轮参数			外齿参数		内齿参数		齿轮圆周力		参考
																								重量
内齿式	D	d	H	D 1	D 2	n	Ø	dm	L	n 1	D 3	d 1	H 1	h	b	x	M	D e	z	D e	z	正火	调质	(kg)
D L
mm	mm	mm	mm	mm	mm		mm	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm		mm		Z 104N	T 104N
013.25.315	408	222	70	372	258	20	18	M16	32	2	316	314	60	10	50	0	5	435	85	190	40	2.9	4.4
013.25.355	448	262	70	412	298	20	18	M16	32	2	356	354	60	10	50	0	5	475	93	235	49	2.9	4.4
013.25.400	493	307	70	457	343	20	18	M16	32	2	401	399	60	10	50	0	6	528	86	276	48	3.5	5.3
013.25.450	543	357	70	507	393	20	18	M16	32	2	451	449	60	10	50	0	6	576	94	324	56	3.5	5.3
013.30.500	602	398	80	566	434	20	18	M16	32	4	501	498	70	10	60	0.5	5	629	123	367	74	3.7	5.2	85
014.30.500																	6	628.8	102	368.4	62	4.5	6.2
013.25.500	602	398	80	566	434	20	18	M16	32	4	501	499	70	10	60	0.5	5	629	123	367	74	3.7	5.2	85
014.25.500																	6	628.8	102	368.4	62	4.5	6.2
013.30.560	662	458	80	626	494	20	18	M16	32	4	561	558	70	10	60	0.5	5	689	135	427	86	3.7	5.2	95
014.30.560																	6	688.8	112	428.4	72	4.5	6.2
013.25.560	662	458	80	626	494	20	18	M16	32	4	561	559	70	10	60	0.5	5	689	135	427	86	3.7	5.2	95
014.25.560																	6	688.8	112	428.4	72	4.5	6.2
013.30.630	732	528	80	696	564	24	18	M16	32	4	631	628	70	10	60	0.5	6	772.8	126	494.4	83	4.5	6.2	110
014.30.630																	8	774.4	94	491.2	62	6	8.3
013.25.630	732	528	80	696	564	24	18	M16	321	4	631	629	70	10	60	0.5	6	772.8	126	494.4	83	4.5	6.2	110
014.25.630																	8	774.4	94	491.2	62	6	8.2
013.30.710	812	608	80	776	644	24	18	M16	32	4	711	708	70	10	60	0.5	6	850.8	139	572.4	96	4.5	6.2	120
014.30.710																	8	854.4	104	571.2	72	6	8.3
013.25.710	812	608	80	776	644	24	18	M16	32	4	711	709	70	10	60	0.5	6	850.8	139	572.4	96	4.5	6.2	120
014.25.710																	8	854.4	104	571.2	72	6	8.9
013.40.800	922	678	100	878	722	30	22	M20	40	6	801	798	90	10	80	0.5	8	966.4	118	635.2	80	8	11.1	220
014.40.800																	10	968	94	634	64	10	14
013.30.800	922	678	100	878	722	30	22	M20	40	6	801	798	90	10	80	0.5	8	966.4	118	635.2	80	8	11.1	220
014.30.800																	10	968	94	634	64	10	14.1
013.40.900	1022	778	100	978	822	30	22	M20	40	6	901	898	90	10	80	0.5	8	1062.4	130	739.2	93	8	11.1	240
014.40.900																	10	1068	104	734	74	10	14
013.30.900	1022	778	100	978	822	30	22	M20	40	6	901	898	90	10	80	0.5	8	1062.4	130	739.2	93	8	11.1	240
014.30.900																	10	1068	104	734	74	10	14
013.40.1000	1122	878	100	1078	922	36	22	M20	40	6	1001	998	90	10	80	0.5	10	1188	116	824	83	10	14	270
014.40.1000																	12	1185.6	96	820.8	69	12	16.7
013.30.1000	1122	878	100	1078	922	36	22	M20	40	6	1001	998	90	10	80	0.5	10	1188	116	824	83	10	14	270
014.30.1000																	12	1185.6	96	820.8	69	12	16.7
013.40.1120	1242	998	100	1198	1042	36	22	M20	40	6	1121	1118	90	10	80	0.5	10	1298	127	944	95	10	14	300
014.40.1120																	12	1305.6	106	940.8	79	12	16.7
013.30.1120	1242	998	100	1198	1042	36	22	M20	40	6	1121	1118	90	10	80	0.5	10	1298	127	944	95	10	14	300
014.30.1120																	12	1305.6	106	940.8	79	12	16.7
013.45.1250	1390	1110	110	1337	1163	40	26	M24	48	5	1252	1248	100	10	90	0.5	12	1449.6	118	1048.8	88	13.5	18.8	420
014.45.1250																	14	1453.2	101	1041.6	75	15.8	21.9
013.35.1250	1390	1110	110	1337	1163	40	26	M24	48	5	1251	1248	100	10	90	0.5	12	1449.6	118	1048.8	88	13.5	18.8	420
014.35.1250																	14	1453.2	101	1041.6	75	15.8	21.9
013.45.1400	1540	1260	110	1487	1313	40	26	M24	48	5	1402	1398	100	10	90	0.5	12	1605.6	131	1192.8	100	13.5	18.8	480
014.45.1400																	14	1607.2	112	1195.6	86	15.5	21.9
013.35.1400	1540	1260	110	1487	1313	40	26	M24	48	5	1401	1398	100	10	90	0.5	12	1605.6	131	1192.8	100	13.5	18.8	480
014.35.1400																	14	1607.2	112	1195.6	86	15.8	21.9
013.45.1600	1740	1460	110	1687	1513	45	26	M24	48	5	1602	1598	100	10	90	0.5	14	1817.2	127	1391.6	100	15.8	21.9	550
014.45.1600																	16	1820.8	111	1382.4	87	18.1	25
013.35.1600	1740	1460	110	1687	1513	45	26	M24	48	5	1601	1598	100	10	90	0.5	14	1817.2	127	1391.6	100	15.8	21.9	550
014.35.1600																	16	1820.8	111	1382.4	87	18.1	25
013.45.1800	1940	1660	110	1887	1713	45	26	M24	48	5	1802	1798	100	10	90	0.5	14	2013.2	141	1573.6	113	15.8	21.9	610
014.45.1800																	16	2012.8	123	1574.4	99	18.1	25
013.35.1800	1940	1660	110	1887	1713	45	26	M24	48	5	1801	1798	100	10	90	0.5	14	2013.2	141	1573.6	113	15.8	21.9	610
014.35.1800																	16	2012.8	123	1574.4	99	18.1	25
013.60.2000	2178	1825	144	2110	1891	48	33	M30	60	8	2002	1998	132	12	120	0.5	16	2268.8	139	1734.4	109	24.1	33.3	1100
014.60.2000																	18	2264.4	123	1735.2	97	27.1	37.5
013.40.2000	2178	1825	144	2110	1891	48	33	M30	60	8	2001	1998	132	12	120	0.5	16	2268.8	139	1734.4	109	24.1	33.3	1100
014.40.2000																	18	2264.4	123	1735.2	97	27.1	37.5
013.60.2240	2418	2065	144	2350	2131	48	33	M30	60	8	2242	2238	132	12	120	0.5	16	2492.8	153	1990.4	125	24.1	33.3	1250
014.60.2240																	18	2498.4	136	1987.2	111	27.1	37.5
013.40.2240	2418	2065	144	2350	2131	48	33	M30	60	8	2241	2238	132	12	120	0.5	16	2492.8	153	1990.4	125	24.1	33.3	1250
014.40.2240																	18	2498.4	136	1987.2	111	27.1	37.5
013.60.2500	2678	2325	144	2610	2391	56	33	M30	60	8	2502	2498	132	12	120	0.5	18	2768.4	151	2239.2	125	27.1	37.5	1400
014.60.2500																	20	2776	136	2228	112	30.1	41.8
013.40.2500	2678	2325	144	2610	2391	56	33	M30	60	8	2501	2498	132	12	120	0.5	18	2768.4	151	2239.2	125	27.1	37.5	1400
014.40.2500																	20	2776	136	2228	112	30.1	41.8
013.60.2800	2978	2625	144	2910	2691	56	33	M30	60	8	2802	2798	132	12	120	0.5	18	3074.4	168	2527.2	141	27.1	37.5	1600
014.60.2800																	20	3076	151	2528	127	30.1	41.8
013.40.2800	2978	2625	144	2910	2691	56	33	M30	60	8	2802	2798	132	12	120	0.5	18	3074.4	168	2527.2	141	27.1	37.5	1600
014.40.2800																	20	3076	151	2528	127	30.1	41.8
013.75.3150	3376	2922	174	3286	3014	56	45	M42	84	8	3152	3147	162	12	150	0.5	20	3476	171	2828	142	37.7	52.2	2800
014.75.3150																	22	3471.6	155	2824.8	129	41.5	57.4
013.50.3150	3376	2922	174	3286	3014	56	45	M42	84	8	3152	3147	162	12	150	0.5	20	3476	171	2828	142	37.7	52.2	2800
014.50.3150																	22	3471.6	155	2824.8	129	41.5	57.4
