GZV18-800滚柱交叉导轨、GZV2-105滚柱交叉导轨、GZV3-175滚柱交叉导轨、GZV4-280滚柱交叉导轨、GZV6-350滚柱交叉导轨、GZV9-700滚柱交叉导轨、GZV12-700滚柱交叉导轨、GZV15-800滚柱交叉导轨、GZV18-900滚柱交叉导轨、GZV2-120滚柱交叉导轨、GZV3-200滚柱交叉导轨、GZV4-320滚柱交叉导轨

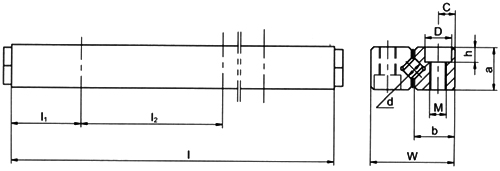

参数	d	W	a	b	c	M	l1	l2	D	h	额定载荷(kN)
型号	d	W	a	b	c	M	l1	l2	D	h	Cz	C0z
GZV2	2	12	6	5.5	2.5	M3	7.5	15	4.4	2	0.17	0.12
GZV3	3	18	8	8.3	3.5	M4	12.5	25	6	3.1	0.27	0.36
GZV4	4	22	11	10.2	4.5	M5	20	40	8	4.2	0.63	0.76
GZV6	6	30	15	14.4	6	M6	25	50	9.5	5.2	1.7	1.9
GZV9	9	40	20	19.2	8	M8	50	100	10.5	6.2	4.3	4.36
GZV12	12	58	28	28	12	M10			14	8.2	7.2	7.6
GZV15	15	71	36	34.4	14	M12			17.5	10.2	11.2	12.3
GZV18	18	83	40	40.2	18	M14			20	12.2	15.9	17.8
AZI	导轨长度与滚柱个数 Cz-单个滚柱的额定动载荷 Coz-单个滚柱的额定静载荷											HRBN
GZV2	导轨长度l	30	45	60	75	90	105	120				SGV2
GZV2	滚柱个数Z	5	8	11	13	16	18	21				SGV2
GZV3	导轨长度l	50	75	100	125	150	175	200				SGV3
GZV3	滚柱个数Z	7	10	14	17	21	24	28				SGV3
GZV4	导轨长度l	80	120	160	200	240	280	320				SGV4
GZV4	滚柱个数Z	7	11	15	19	23	27	31				SGV4
GZV6	导轨长度l	100	150	200	250	300	350	400	450	500	600	SGV6
GZV6	滚柱个数Z	7	10	13	17	20	24	27	31	34	41	SGV6
GZV9	导轨长度l	200	300	400	500	600	700	1200				SGV9
GZV9	滚柱个数Z	10	15	20	25	30	35	60				SGV9
GZV12	导轨长度l	200	300	400	500	600	700	800				SGV12
GZV12	滚柱个数Z	7	10	14	17	21	24	28				SGV12
GZV15	导轨长度l	300	400	500	600	700	800	900	1000			SGV15
GZV15	滚柱个数Z	8	11	13	16	19	22	25	27			SGV15
GZV18	导轨长度l	400	500	600	700	800	900	1000	1100	1200	1300	SGV18
GZV18	滚柱个数Z	9	11	13	16	18	20	23	25	27	31	SGV18

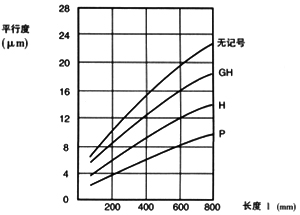

普通级：无标号、普高级：GH 、高级：H 、精密级：P 注：1.E=1/2名义高度+滚子半径 2.高度相互配对是指同一台面上床身所需使用的4根导轨、标注同一出厂编号
